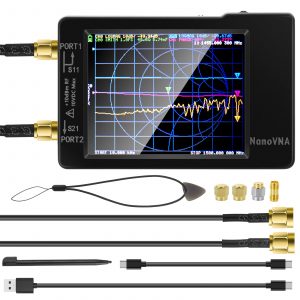

Le NanoVNA : Le « Couteau Suisse » de la Radio

Si vous vous intéressez à la radio (DMR, LoRa, Meshtastic) ou même au Wi-Fi, vous avez forcément entendu parler du NanoVNA. Cet appareil, pas plus gros qu’un paquet de jeu de cartes et coûtant le prix d’un restaurant, a révolutionné le monde de l’électronique.

Mais à quoi sert-il concrètement ? Est-ce un gadget ou un outil indispensable ? Plongeons dans l’univers de l’analyse vectorielle, sans mal de tête.

C’est quoi, un VNA ?

VNA signifie Vector Network Analyzer (Analyseur de Réseau Vectoriel).

Pour comprendre, imaginez que vous envoyez une balle de tennis contre un mur :

1. L’Analyseur scalaire (le petit frère) vous dirait juste si la balle est revenue ou non.

2. L’Analyseur vectoriel (le NanoVNA) vous dit à quelle vitesse elle revient, avec quel angle, et si le mur a absorbé une partie de l’énergie.

Dans le monde de la radio, le « mur », c’est votre antenne ou votre câble. Le NanoVNA injecte un signal radio et regarde très précisément comment le circuit réagit.

Les 3 Fonctions Vitales

1. Mesurer le SWR (ou TOS) : Votre antenne est-elle « accordée » ?

C’est la fonction la plus utilisée. Le SWR (Standing Wave Ratio) mesure l’efficacité de votre antenne.

• Un SWR de 1.0 : Toute l’énergie part dans l’air. C’est parfait.

• Un SWR de 3.0 ou plus : L’énergie « rebondit » vers votre radio. Vous risquez de griller votre matériel et vous n’émettez presque rien.

Le petit plus pédagogique : Le NanoVNA vous affiche une courbe. Le point le plus bas de la courbe vous indique la fréquence exacte où votre antenne fonctionne le mieux.

2. L’Abaque de Smith : La « Boussole » de l’électricien

C’est ce cercle étrange rempli de courbes que vous voyez sur l’écran. Au début, c’est intimidant, mais c’est génial : il vous dit pourquoi votre antenne ne va pas.

• Est-elle trop longue ? (Inductance)

• Est-elle trop courte ? (Capacitance) L’Abaque de Smith vous guide pour savoir s’il faut couper un morceau de fil ou ajouter un composant.

3. Mesurer les Filtres et les Câbles (S21)

Le NanoVNA possède deux ports (CH0 et CH1). Vous pouvez brancher un composant entre les deux pour voir ce qui « passe » au travers. C’est idéal pour tester un filtre qui doit laisser passer le 868 MHz (LoRa) mais bloquer le reste.

Pourquoi est-ce une révolution en 2025/2026 ?

Avant, un analyseur de réseau coûtait entre 5 000 € et 50 000 €. C’était réservé aux laboratoires professionnels. Aujourd’hui, le NanoVNA (versions H4 ou V2 Plus4) offre :

• Une plage de fréquence immense : De 50 kHz jusqu’à 3 GHz ou 6 GHz (selon les modèles), couvrant tout, de la radio AM au Wi-Fi 5GHz.

• La portabilité : Batterie intégrée et écran tactile.

• L’aspect éducatif : On « voit » enfin comment l’électricité se comporte à haute fréquence.

3 conseils pour bien débuter

1. Calibrez toujours votre appareil : Avant chaque mesure, utilisez le kit (Open, Short, Load) fourni. C’est comme « faire le zéro » sur une balance.

2. Utilisez un PC : Branchez le NanoVNA en USB et utilisez le logiciel NanoVNA Saver. L’écran du PC rend les courbes beaucoup plus lisibles que le petit écran de l’appareil.

3. Attention aux clones : Achetez des versions reconnues (comme celles de chez Hugen ou Deepelec) pour éviter les mesures fantaisistes.

Conclusion

Le NanoVNA est l’outil qui transforme les suppositions en certitudes. Que vous montiez une antenne sur votre toit ou que vous optimisiez votre hotspot DMR, il vous évitera bien des frustrations (et des composants grillés).
